真空上料機
工作原理

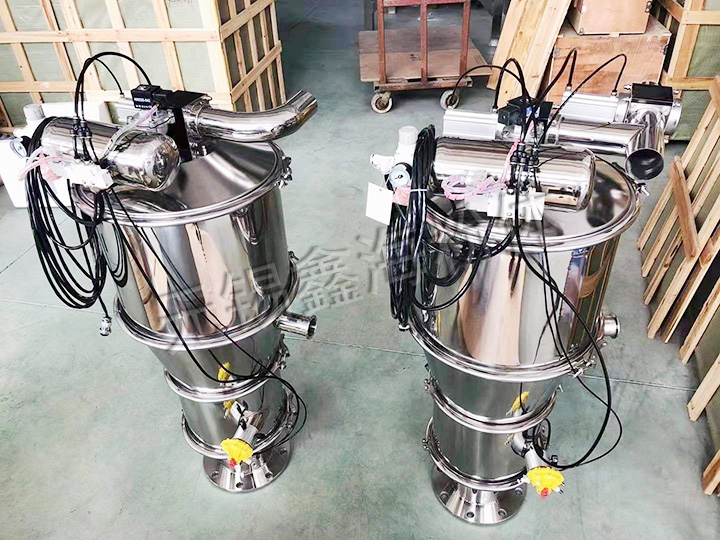

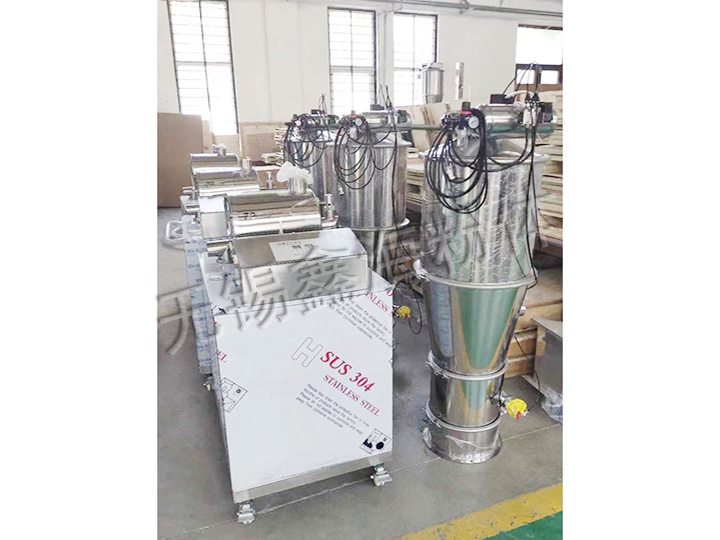

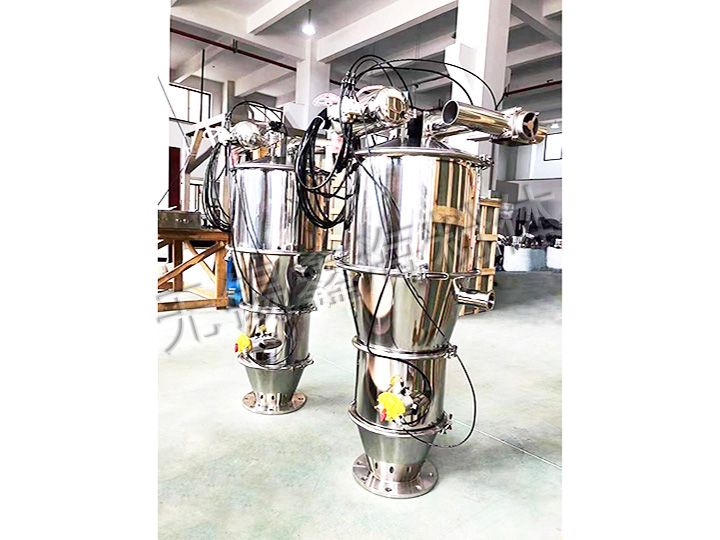

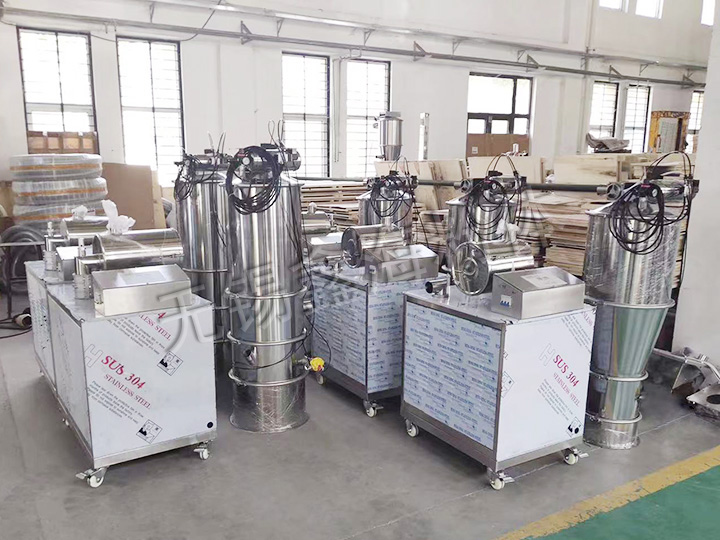

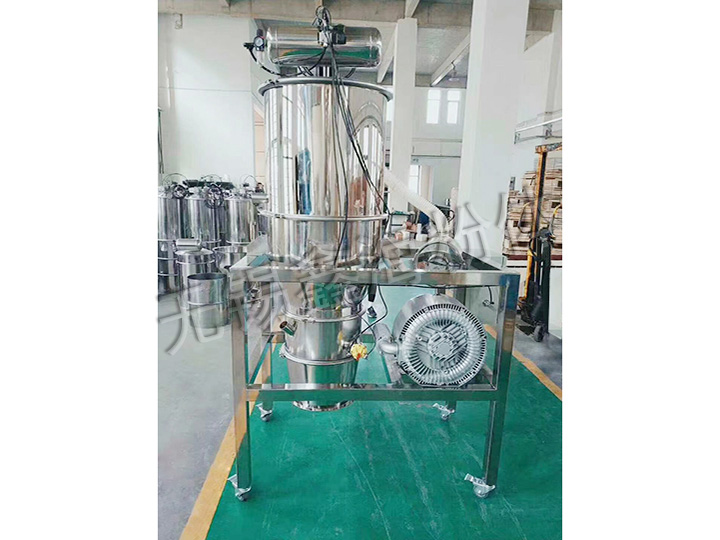

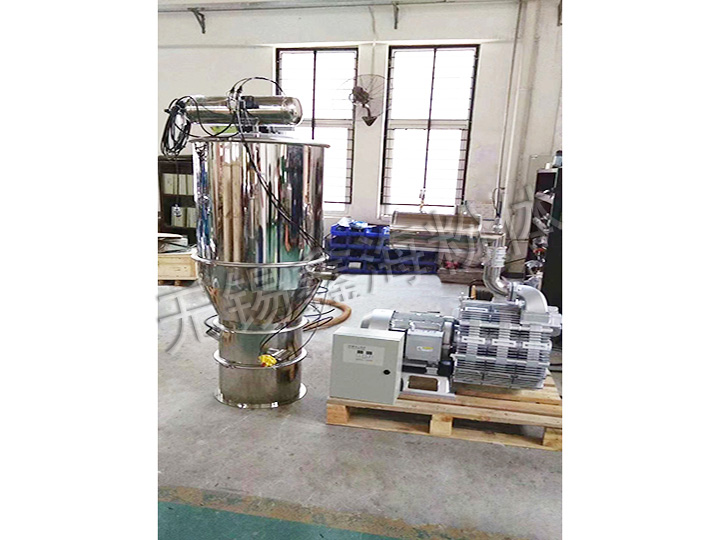

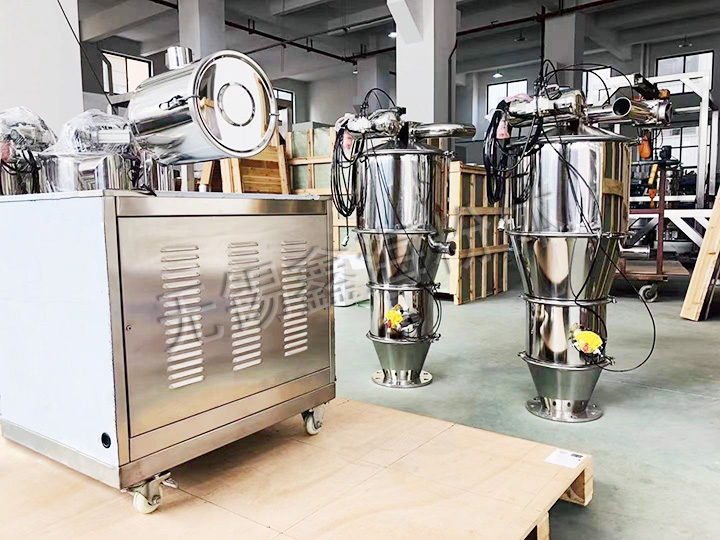

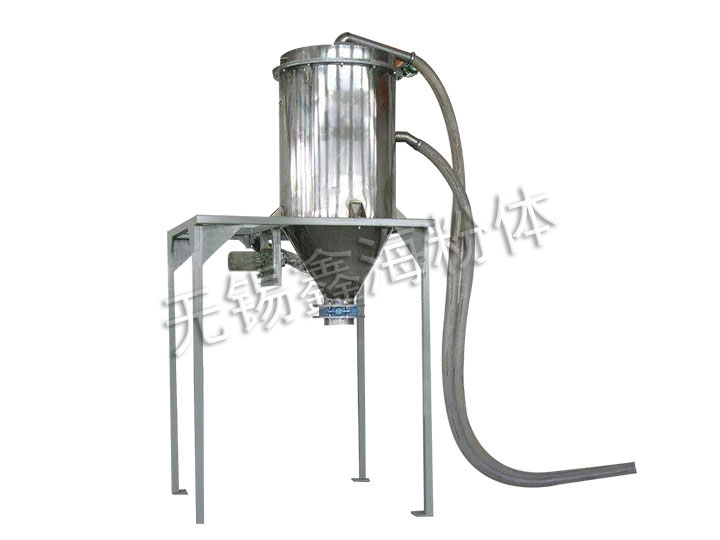

真空上料機由真空泵(無油、無水)或者羅茨風機、不銹鋼吸料嘴、輸送軟管、PE過濾器(或316L不銹鋼過濾器)、壓縮空氣反吹裝置、氣動放料門裝置、真空料斗和料位自動控制裝置等組成,整套系統設計合理、制造精良。
真空上料機技術參數
真空上料機由真空泵(無油、無水)或者羅茨風機、不銹鋼吸料嘴、輸送軟管、PE過濾器(或316L不銹鋼過濾器)、壓縮空氣反吹裝置、氣動放料門裝置、真空料斗和料位自動控制裝置等組成,整套系統設計合理、制造精良。
真空上料機是用旋渦氣泵抽氣,使吸料嘴進口處及整個系統處于一定的真空狀態,粉粒料隨同外界空氣被吸入料嘴,形成料氣流,經過吸料管到達料斗,在料斗中進行氣、料分離。分離后的物料進入受料設備。送料——放料是通過氣動三通閥不斷地開、閉來完成的,而氣動三通閥的開閉是由控制中心來控制的。
真空上料機中裝有壓縮空氣反吹裝置,每次放料時,壓縮空氣脈沖反吹過濾器,把吸附于過濾器表面的粉末打落下來,以保證吸料能正常運行。

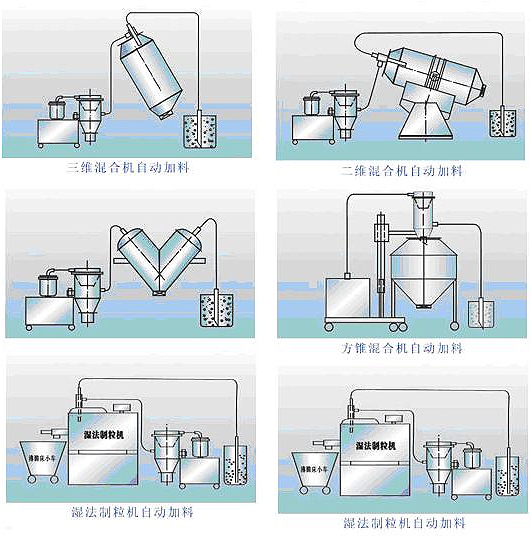

該機是國內合適、完善的粉狀料、粒狀料、粉粒料混合料的真空輸送設備。真空上料機能自動地將各種物料輸送到包裝機、注塑機、粉碎機等設備的料斗中,也能直接把混合的物料輸送到混合機(如V型混合機、二維混合機、三維混合機等)中,減輕了工人勞動強度,解決了加料時粉塵外溢等問題,是制藥廠、促進清潔、文明生產的設備。
真空上料機技術參數
真空上料機配置
型號 |
輸送量 kg/h |
電機功率 (KW) |
耗氣量 L/MINS |
供氣壓力 (Mpa) |
料斗真徑 (MM) |
吸料口直徑 (MM) |
放料口直徑 (MM) |
料斗高度 (MM) |
ZKJ-1 | 400 | 1.5 | 8 | 0.4-0.6 | ¢213 | ¢38 | ¢241 | 840 |
ZKJ-2 | 600 | 2.2 | 8 | 0.4-0.6 | ¢213 | ¢38 | ¢241 | 840 |
ZKJ-3 | 1200 | 3 | 8 | 0.4-0.6 | ¢290 | ¢51 | ¢325 | 1070 |
ZKJ-4 | 2000 | 5.5 | 8 | 0.4-0.6 | ¢420 | ¢51 | ¢325 | 1300 |
ZKJ-5 | 3000 | 4 | 10 | 0.4-0.6 | ¢420 | ¢51 | ¢325 | 1300 |
ZKJ-6 | 4000 | 5.5 | 10 | 0.4-0.6 | ¢420 | ¢63 | ¢325 | 1300 |
ZKJ-7 | 6000 | 7.5 | 10 | 0.4-0.6 | ¢420 | ¢63 | ¢325 | 1350 |
ZKJ-10-4 | 4000 | 11 | 10 | 0.4-0.6 | ¢600 | ¢89 | ¢420 | 1620 |
ZKJ-20-4 | 4000 | 18.5 | 10 | 0.4-0.6 | ¢600 | ¢89 | ¢420 | 1740 |
此輸送能力是在輸送管長4米,輸送物料為面粉時測得。輸送管越長,輸送能力下降。輸送量與物料的比重及物料顆粒度等特性也有大關系。 |
引用行業
真空輸送主要用于輸送粉末和顆粒狀的物料,例如原料藥粉末,化工粉料,金屬氧化物粉末,微分子粉末;膠囊,片劑,丸劑,小食品顆粒等。

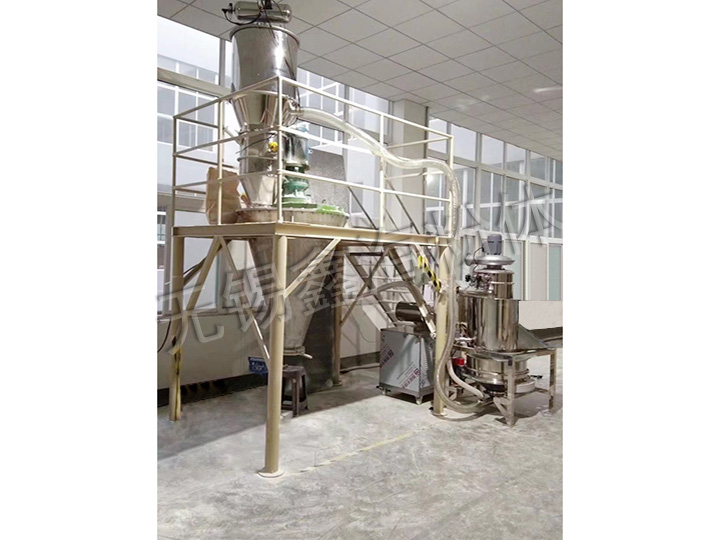

應用案例
